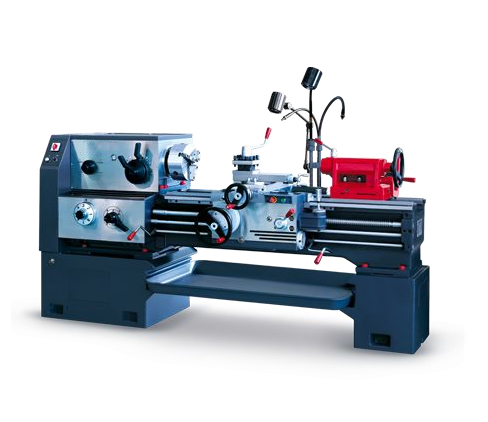

CA普通车床A/B系列：

项目	单位	CA6140A/B	CA6240A/B	CA6150A/B	CA6250A/B	CA6161A/B	CA6261A/B
床身上回转直径	mm	φ400(16")	φ400(16")	φ500(20")	φ500(20")	φ610(24")	φ610(24")
刀架上回转直径	mm	φ210	φ210	φ300	φ300	φ370	φ370
刀架上回转直径	mm	(8 1/4")	(8 1/4")	(12")	(12")	(14 9/16 ")	(14 9/16 ")
马鞍内回转直径×	mm		φ630(25")		φ720(28")		φ830
有效宽度			×210		×210		(32 2/3 ")
							×210
二顶尖间长度	mm	750/1000/	750/1000/	750/1000/	750/1000/	750/1000/	750/1000/
		1500/2000/	1500/2000/	1500/2000/	1500/2000/	1500/2000/	1500/2000/
		3000	3000	3000	3000	3000	3000
		(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/
		60"/118")	60"/118")	60"/118")	60"/118")	60"/118")	60"/118")
床身宽度、硬度	mm	400、RC52	400、RC52	400、RC52	400、RC52	400、RC52	400、RC52
刀杆截面	mm	25×25	25×25	25×25	25×25	25×25	25×25
主轴
主轴转速范围(级数)
正传	r/min	10-1400	10-1400	10-1400	10-1400	10-1400	10-1400
正传	r/min	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)
反转	r/min	14-1580	14-1580	14-1580	14-1580	14-1580	14-1580
反转	r/min	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)
主轴内孔直径	mm	φ52	φ52	φ52	φ52	φ52	φ52
主轴内孔直径	mm	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")
主轴头型式	mm	A28	A28	A28	A28	A28	A28
前主轴孔锥度		φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)
进给
进给数量		64 kinds	64 kinds	64 kinds	64 kinds	64 kinds	64 kinds
进给数量		(for each)	(for each)	(for each)	(for each)	(for each)	(for each)
主轴每转纵向进给
标准	mm/r	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6
小进给	mm/r	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11
加大进给	mm/r	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4
主轴每转横向进给
标准	mm/r	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8
小进给	mm/r	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05
加大进给	mm/r	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2
公制螺纹范围	mm	1-192	1-192	1-192	1-192	1-192	1-192
公制螺纹范围	mm	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)
英制螺纹范围	t.p.i	2001-2-24	2001-2-24	2001-2-24	2001-2-24	2001-2-24	2001-2-24
英制螺纹范围	t.p.i	(28kinds)	(28kinds)	(28kinds)	(28kinds)	(28kinds)	(28kinds)
模数螺纹范围	mm	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)
模数螺纹范围	mm	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)
径节螺纹范围	D.P	1/2-96	1/2-96	1/2-96	1/2-96	1/2-96	1/2-96
径节螺纹范围	D.P	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)
床鞍纵向快移速度	m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min
刀架横向快移速度	m/min	2 m/min	2 m/min	2 m/min	2 m/min	2 m/min	2 m/min
刀架转盘回转角度	°	±90	±90	±90	±90	±90	±90
横刀架行程	mm	320	320	320	320	420	420
横刀架行程	mm	(12 1/2")	(12 1/2")	(12 1/2")	(12 1/2")	(16 4/25")	(16 4/25")
小刀架移动行程	mm	140	140	140	140	140	140
小刀架移动行程	mm	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")
床尾
床尾主轴行程	mm	150	150	150	150	150	150
床尾主轴行程	mm	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")
床尾主轴直径	mm	φ75	φ75	φ75	φ75	φ75	φ75
床尾主轴直径	mm	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")
床尾主轴孔锥度		莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号
主电机	kW	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)
净重/毛重
750mm	kg	1990/2680	1990/2680	2060/2410	2060/2410	2180/3000	2180/3000
1000mm	kg	2070/2760	2070/2760	2140/2830	2140/2830	2260/3200	2260/3200
1500mm	kg	2220/3020	2220/3020	2290/3050	2290/3050	2437/3400	2437/3400
2000mm	kg	2570/3420	2570/3420	2640/3490	2640/3490	2787/3800	2787/3800
3000mm						3200/	3287/
轮廓尺寸/包装尺寸
750mm		2418×1000	2418×1000	2418×1037	2418×1037	2418×1130	2418×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		2600×1520	2600×1520	2600×1520	2600×1520	2600×1620	2600×1620
		×2010	×2010	×2010	×2010	×2010	×2010
1000mm		2668×1000	2668×1000	2668×1037	2668×1037	2668×1130	2668×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		2850×1520	2850×1520	2850×1520	2850×1520	2850×1620	2850×1620
		×2010	×2010	×2010	×2010	×2010	×2010
1500mm		3168×1000	3168×1000	3168×1037	3168×1037	3168×1130	3168×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		3350×1520	3350×1520	3350×1520	3350×1520	3350×1620	3350×1620
		×2010	×2010	×2010	×2010	×2010	×2010
2000mm		3668×1000	3668×1000	3668×1037	3668×1037	3668×1130	3668×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		3850×1520	3850×1520	3850×1520	3850×1520	3850×1620	3850×1620
		×2010	×2010	×2010	×2010	×2010	×2010
3000mm						4668×1130	4668×1130
3000mm						×1370/	×1370/

CA普通车床B/A系列：

项目	单位	CA6140B/A	CA6240B/A	CA6150B/A	CA6250B/A	CA6161B/A	CA6261B/A
床身上回转直径	mm	φ400(16")	φ400(16")	φ500(20")	φ500(20")	φ610(24")	φ610(24")
刀架上回转直径	mm	φ210	φ210	φ300	φ300	φ370	φ370
刀架上回转直径	mm	(8 1/4")	(8 1/4")	(12")	(12")	(14 9/16 ")	(14 9/16 ")
马鞍内回转直径×	mm		φ630(25")		φ720(28")		φ830
有效宽度			×210		×210		(32 2/3 ")
							×210
二顶尖间长度	mm	750/1000/	750/1000/	750/1000/	750/1000/	750/1000/	750/1000/
		1500/2000/	1500/2000/	1500/2000/	1500/2000/	1500/2000/	1500/2000/
		3000	3000	3000	3000	3000	3000
		(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/
		60"/118")	60"/118")	60"/118")	60"/118")	60"/118")	60"/118")
床身宽度、硬度	mm	400、RC52	400、RC52	400、RC52	400、RC52	400、RC52	400、RC52
刀杆截面	mm	25×25	25×25	25×25	25×25	25×25	25×25
主轴
主轴转速范围(级数)
正传	r/min	10-1400	10-1400	10-1400	10-1400	10-1400	10-1400
正传	r/min	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)
反转	r/min	14-1580	14-1580	14-1580	14-1580	14-1580	14-1580
反转	r/min	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)
主轴内孔直径	mm	φ80	φ80	φ80	φ80	φ80	φ80
主轴内孔直径	mm	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")
主轴头型式	mm	A28	A28	A28	A28	A28	A28
前主轴孔锥度		φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)
进给
进给数量		64 kinds	64 kinds	64 kinds	64 kinds	64 kinds	64 kinds
进给数量		(for each)	(for each)	(for each)	(for each)	(for each)	(for each)
主轴每转纵向进给
标准	mm/r	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6
小进给	mm/r	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11
加大进给	mm/r	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4
主轴每转横向进给
标准	mm/r	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8
小进给	mm/r	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05
加大进给	mm/r	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2
公制螺纹范围	mm	1-192	1-192	1-192	1-192	1-192	1-192
公制螺纹范围	mm	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)
英制螺纹范围	t.p.i	2001-2-24	2001-2-24	2001-2-24	2001-2-24	2001-2-24	2001-2-24
英制螺纹范围	t.p.i	(28kinds)	(28kinds)	(28kinds)	(28kinds)	(28kinds)	(28kinds)
模数螺纹范围	mm	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)
模数螺纹范围	mm	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)
径节螺纹范围	D.P	1/2-96	1/2-96	1/2-96	1/2-96	1/2-96	1/2-96
径节螺纹范围	D.P	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)
床鞍纵向快移速度	m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min
刀架横向快移速度	m/min	2 m/min	2 m/min	2 m/min	2 m/min	2 m/min	2 m/min
刀架转盘回转角度	°	±90	±90	±90	±90	±90	±90
横刀架行程	mm	320	320	320	320	420	420
横刀架行程	mm	(12 1/2")	(12 1/2")	(12 1/2")	(12 1/2")	(16 4/25")	(16 4/25")
小刀架移动行程	mm	140	140	140	140	140	140
小刀架移动行程	mm	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")
床尾
床尾主轴行程	mm	150	150	150	150	150	150
床尾主轴行程	mm	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")
床尾主轴直径	mm	φ75	φ75	φ75	φ75	φ75	φ75
床尾主轴直径	mm	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")
床尾主轴孔锥度		莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号	莫氏圆锥5号
主电机	kW	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)
净重/毛重
750mm	kg	1990/2680	1990/2680	2060/2410	2060/2410	2180/3000	2180/3000
1000mm	kg	2070/2760	2070/2760	2140/2830	2140/2830	2260/3200	2260/3200
1500mm	kg	2220/3020	2220/3020	2290/3050	2290/3050	2437/3400	2437/3400
2000mm	kg	2570/3420	2570/3420	2640/3490	2640/3490	2787/3800	2787/3800
3000mm						3200/	3287/
轮廓尺寸/包装尺寸
750mm		2418×1000	2418×1000	2418×1037	2418×1037	2418×1130	2418×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		2600×1520	2600×1520	2600×1520	2600×1520	2600×1620	2600×1620
		×2010	×2010	×2010	×2010	×2010	×2010
1000mm		2668×1000	2668×1000	2668×1037	2668×1037	2668×1130	2668×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		2850×1520	2850×1520	2850×1520	2850×1520	2850×1620	2850×1620
		×2010	×2010	×2010	×2010	×2010	×2010
1500mm		3168×1000	3168×1000	3168×1037	3168×1037	3168×1130	3168×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		3350×1520	3350×1520	3350×1520	3350×1520	3350×1620	3350×1620
		×2010	×2010	×2010	×2010	×2010	×2010
2000mm		3668×1000	3668×1000	3668×1037	3668×1037	3668×1130	3668×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		3850×1520	3850×1520	3850×1520	3850×1520	3850×1620	3850×1620
		×2010	×2010	×2010	×2010	×2010	×2010
3000mm						4668×1130	4668×1130
3000mm						×1370/	×1370/
