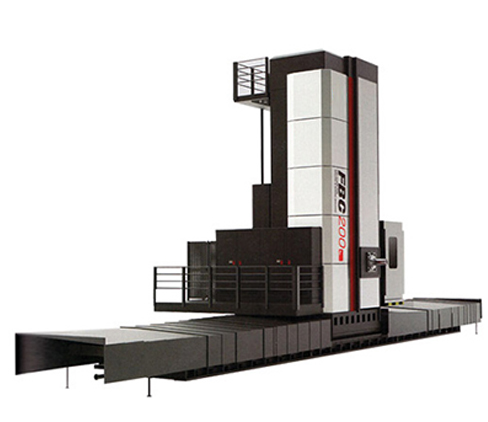

| FBC160 | FBC200r | ||
| 主轴 | |||
| 主轴直径 | mm | φ160 | φ200 |
| 主轴锥孔(7:24) | ISO50 | ISO60 (ISO50) | |
| 铣轴直径 | mm | φ260 | φ320 |
| 主轴转速范围 | r/min | 5-2000 | 10-1000 |
| 主电机功率 | kW | 60/84 | 100/140 |
| 主轴输出扭矩 | N.m | 2500/3500 | 10000/120000 |
| 镗轴进给抗力 | N | 25000 | 40000 |
| 滑枕截面积 | mm | 480×540 | 520×580 |
| 加工范围 | |||
| 滑座行程-X轴 | mm | 5000 | 6000 |
| 主轴箱垂直行程-Y轴 | mm | 3000(2000, 2500, 3500, 4000) | 4000(4500,5000,5500) |
| 滑枕行程-Z轴 | mm | 1000 | 1250 |
| 主轴行程-W轴 | mm | 800 | 1200 |
| 进给 | |||
| 切削进给速度 | |||
| X轴 | mm/min | 1-15000 | 1-10000 |
| Y轴 | mm/min | 1-15000 | 1-8000 |
| Z轴 | mm/min | 1-12000 | 1-6000 |
| W轴 | mm/min | 1-12000 | 1-6000 |
| 快移速度 | |||
| X轴 | m/min | 15 | 10 |
| Y轴 | m/min | 15 | 8 |
| Z轴 | m/min | 12 | 6 |
| W轴 | m/min | 12 | 6 |
| 刀库(选项) | |||
| 刀库容量 | 把 | 60(40) | 60(40) |
| 选刀方式 | 任意 | 任意 | |
| 铣刀盘直径 | |||
| 满刀 | mm | φ125 | φ125 |
| 相邻空刀 | mm | φ250 | φ250 |
| 刀具长度 | mm | 400 | 400 |
| 刀具重量 | kg | 25 | 25 |
| 定位精度 | |||
| 执行标准 | |||
| X轴 | mm | 0.016/1000 全长0.025 | 0.025/1000 |
| Y轴 | mm | 0.016/1000 全长0.02 | 0.025/1000 |
| Z轴 | mm | 0.015 | 0.03 |
|
W轴 |
mm |
0.015 | 0.03 |
| 重复定位精度 | |||
| 执行标准 | |||
| X轴 | mm | 0.01/1000 | 0.015/1000 |
| Y轴 | mm | 0.01/1000 | 0.015/1000 |
| Z轴 | mm | 0.01 | 0.015 |
| W轴 | mm | 0.01 | 0.015 |
| 机床重量 | t | 100 | 130 |
| 数控系统 |
|
SIEMENS 840D | SIEMENS 840D |
