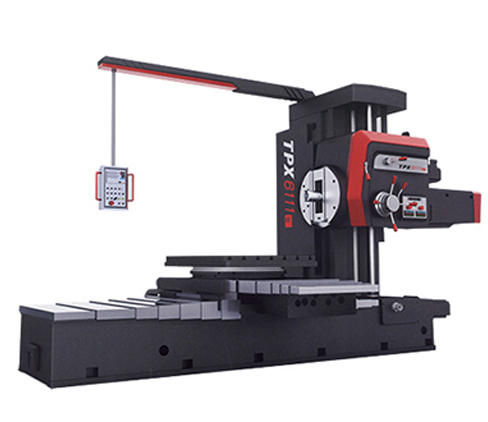

TPX系列卧式铣镗床

中捷摇臂钻床官方唯一网站，公司没有任何分公司，请广大客户仔细辨别，避免上当受骗！

相关产品

沈阳中捷摇臂钻床有限公司
全国统一销售热线：400 024 3678
电话：024-81378885
024-81378886
手机：18512489699 （微信同号）
网址：http://www.syybz.com
地址：辽宁省沈阳市经济开发区168号

		TPX6111B	TPX6111B/2	TPX6111B/3	TPX6111C/3
镗轴直径	mm	110	110	110	110
主轴锥孔		Morse No6 (可选ISO 7:24 No50)	(可选ISO 7:24 No50)	(可选ISO 7:24 No50)	ISO 7:24 No50
主轴钮矩	N.m	1225	1225	1225	1250
平旋盘扭矩	N.m	1960	1960	1960	1960
主轴轴向抗力	N	12250	12250	12250	12250
主轴行程	mm	600
主轴转速级数		22	22	22	无级
主轴转速范围	r/min	8-1000	8-1000	8-1000	8-1100
平旋盘滑块行程	mm	180	180	180	180
工作台工作面积	mm	1100×960	1100×960	1250×1100	1250×1100
工作台可承受重量	kg	2500	2500	3000	3000
主轴中心线至工作台面距离		0.004
	mm	900	900	1200	1200
		0	0	0	0
工作台行程
纵向	mm	1000	1000	1400(不带后立柱)	1400(不带后立柱)
横向	mm	900	1250	1600	1600
主轴、主轴箱、工作台纵横向快速	mm/min	2500	2500	2500	2500
主轴每转主轴、主轴箱、工作台进给量范围	mm/r	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.04-6/0.01-1.88
主轴、主轴箱、工作台滑块进给量范围					0.32-2500
主电机功率	kW	7.5	7.5	7.5	15
机床外形尺寸（长×宽×高）	mm	4910 2454 2750	4910 2870 2750	5120 3380 3100	5120 3380 3100
机床重量	kg	13000	14500	18000	18000

		TPX6113	TPX6113/2
镗轴直径	mm	130	130
主轴锥孔		Metric 80(可选ISO 7:24 No50)	Metric 80(可选ISO 7:24 No50)
主轴钮矩	N.m	3136	3136
平旋盘扭矩	N.m	4900	4900
主轴轴向抗力	N	31360	31360
主轴行程	mm	900	900
主轴转速级数		24	24
主轴转速范围	r/min	4-800	4-800
平旋盘滑块行程	mm	250	250
工作台工作面积	mm	1600×1400	1800×1600
工作台可承受重量	kg	8000	10000
主轴中心线至工作台面距离		0.004
	mm	1400	1800
		0	0
工作台行程
纵向	mm	1500	2000(不带后立柱)
横向	mm	1600	2000
主轴、主轴箱、工作台纵横向快速	mm	2500	2500
主轴每转主轴、主轴箱、工作台进给量范围	mm/r	0.05-8/0.01-2	0.05-8/0.01-2
主轴、主轴箱、工作台滑块进给量范围		-	-
主电机功率	kW	15	15
机床外形尺寸（长×宽×高）	mm	6995 3647 3442	7030 4665 3800
机床重量	kg	24500	29300

		T(P)X6211	T(P)X6211×30	T(P)X6211×59	TPX6213	T(P)X6213×56
镗轴直径	mm	110	110	110	130	130
主轴锥孔		Morse No6(可选 ISO 7:24 No50)	Morse No6(可选 ISO 7:24 No50)	Morse No6(可选 ISO 7:24 No50)	Metric 80(可选 ISO 7:24 No 50)	Metric 80(可选 ISO 7:24 No 50)
主轴钮矩	N.m	1225	1225	1225	3136	3136
主轴轴向抗力	N	12250	12250	12250	31360	31360
主轴行程	mm	600	600	600	900	900
主轴转速级数		22	22	22	24	24
主轴转速范围	r/min	8-1000	8-1000	8-1000	4-800	4-800
主轴箱行程	mm	1600	1600	1600	1600/2000/2500	1600/2000/2500
平旋盘滑块行程	mm	180	180	180	250	250
主轴每转主轴、主轴箱、滑座进给量范围	mm/r	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.05-8/0.01-2	0.05-8/0.01-2
立柱行程	mm	2000	3100	5900	2850	5650
主电机功率	kW	7.5	7.5	7.5	15	15
机床外形尺寸（长×宽×高）	mm	4922×2214×3770	6022×2214×3770	8852×2214×3770	6072×2932×4075	9970×2932×4075
机床重量	kg	18900	20000	25000	25000	35100

		TPX6111B	TPX6111B/2	TPX6111B/3	TPX6111C/3
镗轴直径	mm	110	110	110	110
主轴锥孔		Morse No6 (可选ISO 7:24 No50)	(可选ISO 7:24 No50)	(可选ISO 7:24 No50)	ISO 7:24 No50
主轴钮矩	N.m	1225	1225	1225	1250
平旋盘扭矩	N.m	1960	1960	1960	1960
主轴轴向抗力	N	12250	12250	12250	12250
主轴行程	mm	600
主轴转速级数		22	22	22	无级
主轴转速范围	r/min	8-1000	8-1000	8-1000	8-1100
平旋盘滑块行程	mm	180	180	180	180
工作台工作面积	mm	1100×960	1100×960	1250×1100	1250×1100
工作台可承受重量	kg	2500	2500	3000	3000
主轴中心线至工作台面距离		0.004
	mm	900	900	1200	1200
		0	0	0	0
工作台行程
纵向	mm	1000	1000	1400(不带后立柱)	1400(不带后立柱)
横向	mm	900	1250	1600	1600
主轴、主轴箱、工作台纵横向快速	mm/min	2500	2500	2500	2500
主轴每转主轴、主轴箱、工作台进给量范围	mm/r	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.04-6/0.01-1.88
主轴、主轴箱、工作台滑块进给量范围					0.32-2500
主电机功率	kW	7.5	7.5	7.5	15
机床外形尺寸（长×宽×高）	mm	4910 2454 2750	4910 2870 2750	5120 3380 3100	5120 3380 3100
机床重量	kg	13000	14500	18000	18000

		TPX6113	TPX6113/2
镗轴直径	mm	130	130
主轴锥孔		Metric 80(可选ISO 7:24 No50)	Metric 80(可选ISO 7:24 No50)
主轴钮矩	N.m	3136	3136
平旋盘扭矩	N.m	4900	4900
主轴轴向抗力	N	31360	31360
主轴行程	mm	900	900
主轴转速级数		24	24
主轴转速范围	r/min	4-800	4-800
平旋盘滑块行程	mm	250	250
工作台工作面积	mm	1600×1400	1800×1600
工作台可承受重量	kg	8000	10000
主轴中心线至工作台面距离		0.004
	mm	1400	1800
		0	0
工作台行程
纵向	mm	1500	2000(不带后立柱)
横向	mm	1600	2000
主轴、主轴箱、工作台纵横向快速	mm	2500	2500
主轴每转主轴、主轴箱、工作台进给量范围	mm/r	0.05-8/0.01-2	0.05-8/0.01-2
主轴、主轴箱、工作台滑块进给量范围		-	-
主电机功率	kW	15	15
机床外形尺寸（长×宽×高）	mm	6995 3647 3442	7030 4665 3800
机床重量	kg	24500	29300

		T(P)X6211	T(P)X6211×30	T(P)X6211×59	TPX6213	T(P)X6213×56
镗轴直径	mm	110	110	110	130	130
主轴锥孔		Morse No6(可选 ISO 7:24 No50)	Morse No6(可选 ISO 7:24 No50)	Morse No6(可选 ISO 7:24 No50)	Metric 80(可选 ISO 7:24 No 50)	Metric 80(可选 ISO 7:24 No 50)
主轴钮矩	N.m	1225	1225	1225	3136	3136
主轴轴向抗力	N	12250	12250	12250	31360	31360
主轴行程	mm	600	600	600	900	900
主轴转速级数		22	22	22	24	24
主轴转速范围	r/min	8-1000	8-1000	8-1000	4-800	4-800
主轴箱行程	mm	1600	1600	1600	1600/2000/2500	1600/2000/2500
平旋盘滑块行程	mm	180	180	180	250	250
主轴每转主轴、主轴箱、滑座进给量范围	mm/r	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.04-6/0.01-1.88	0.05-8/0.01-2	0.05-8/0.01-2
立柱行程	mm	2000	3100	5900	2850	5650
主电机功率	kW	7.5	7.5	7.5	15	15
机床外形尺寸（长×宽×高）	mm	4922×2214×3770	6022×2214×3770	8852×2214×3770	6072×2932×4075	9970×2932×4075
机床重量	kg	18900	20000	25000	25000	35100
