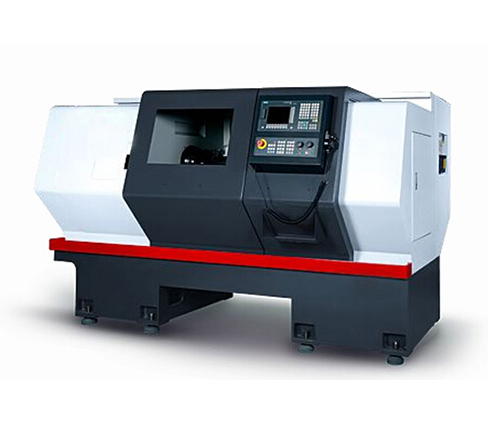

CAK系列数控车床-数控车床-沈阳中捷摇臂钻床有限公司

	CAK50j 系列	CAK50i 系列	CAK61j 系列	CAK61i 系列	CAK63 系列	CAK80 系列
床身回转直径	mm	500	500	610	610	630	800
导轨跨度	mm	400	400	400	400	550	600
工件长度	mm	640 890 1390 1900	640 890 1390 1900	640 890 1390 1900	640 890 1390 1900	750 1500 3000	1500 3000 5000
车削长度	mm	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 1350 2850	1350 2850 4850
车削直径
立式刀架	mm	500(立四) 360(立六)	500(立四) 360(立六)	610(立四) 480(立六)	610(立四) 480(立六)	630	800
滑板上回转直径
立式刀架	mm	300	300	370	370	350	480
车削直径
卧式刀架	mm	400	400	500	500	500(卧六) 400(卧八)	600(卧六)
滑板上回转直径
卧式刀架	mm	280	280	350	350	350(卧六) 310(卧八)	480(卧六)
主轴端部型式及代号	mm	A8	A8	A8	A8	D11	D11
卡盘
手动		● φ250	● φ250	● φ250	● φ250	● φ315	● φ315
气动		★ φ250	★ φ250	★ φ250	★ φ250	/ /	/ /
液压		★ φ250	★ φ250	★ φ250	★ φ250	★ φ304	★ φ304或381
主轴前端锥孔锥度		1:20	1:20	1:20	1:20	1:20	1:20
主轴孔径	mm	70mm	70mm	70mm	70mm	104mm	104mm
主轴转速级数
双速电机		● 12级 n	/ /	● 12级 n	/ /	/	/
变频电机		★ 自动三档无级	● 自动三档无级	★ 自动三档无级	● 自动三档无级	自动四档无级	自动四档无级
主轴转速范围
双速电机	r/min	● 40-1800	/ /	● 40-1800	/ /	/	/
变频电机	r/min	★ 22-220 71-710 215-2200	● 22-220 71-710 215-2200	★ 22-220 71-710 215-2200	● 22-220 71-710 215-2200	17-128 38-278 75-750 170-1000	17-100 38-222 76-445 180-1000
主电机功率
双速电机	kW	● 6.5/8	/ /	● 6.5/8	/ /	/	/
变频电机	kW	★ 7.5	● 7.5	★ 7.5	● 7.5	11	15
中心高
距床身	mm	250	250	305	305	315	400
距地面	mm	1130	1130	1185	1185	1110	1130
快移速度X/Z	mm/min	5/10 (1900mm时 Z为6)	5/10 (1900mm时 Z为6)	5/10 (1900mm时 Z为6)	5/10 (1900mm时 Z为6)	4/8	4/8
刀架转位时间(一工位)	s	2.4(立四) 2.2(立六) 1.6(卧六)	2.4(立四) 2.2(立六) 1.6(卧六)	2.4(立四) 2.2(立六) 1.6(卧六)	2.4(立四) 2.2(立六) 1.6(卧六)	3.9(立四) 3.6(立六) 1.7(卧六) 1.6(卧八)	3.9(立四) 3.6(立六) 1.7(卧六) 1.6(卧八)
刀架转位重复定位精度	mm	0.008"	0.008"	0.008"	0.008"	0.008"	0.008"
X轴行程	mm	250	250	305	305	320	420
Z轴行程	mm	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 1350 2820	1350 2850 4850
工件精度		IT6-IT7	IT6-IT7	IT6-IT7	IT6-IT7	IT6-IT7	IT6-IT7
工件表面粗糙度	μm	Ra1.6	Ra1.6	Ra1.6	Ra1.6	Ra1.6	Ra1.6
尾台套筒直径/行程	mm	75/150	75/150	75/150	75/150	100/250	100/250
尾座锥孔锥度		莫氏5号	莫氏5号	莫氏5号	莫氏5号	莫氏5号	莫氏5号
刀架形式
立式四工位		●	●	●	●	●	●
立式六工位		★	★	★	★	★(不配尾座)	★(不配尾座)
卧式六工位		★	★	★	★	★	★
卧式八工位						★
刀杆尺寸
外圆	mm	□25×25	□25×25	□25×25	□25×25	□32×32	□32×32
内孔	mm	φ32,φ25	φ32,φ25	φ32,φ25	φ32,φ25	φ32	φ32
承重
轴类件	kg	1300 1500 1600 1700	1300 1500 1600 1700	1300 1500 1600 1700	1300 1500 1600 1700	1500 2000 2500	2000 2500 3000
盘类件	kg	600	600	600	600	1000	1200
机床重量	kg	2100 2300 2600 2900	2100 2300 2600 2900	2200 2500 2700 3000	2200 2500 2700 3000	3750 4000 5000	5500 6500 8000
